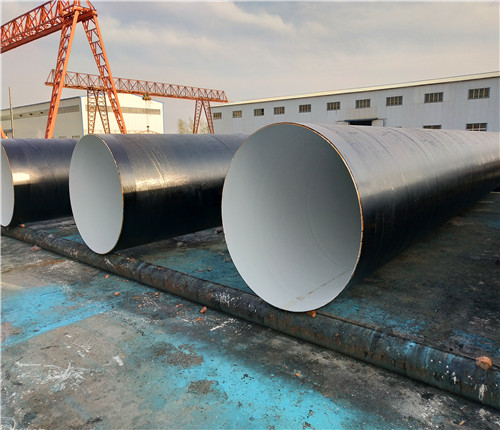

IPN8710高分子无毒涂料防腐钢管产品介绍：一、组成：该产品是由环氧树脂为主剂的一种双组分、高固体分的涂料。分底漆和面漆。甲组份由环氧树脂、颜料及添料、助剂组成。乙组份是以改性胺类配制的固化剂。二、特性及应用领域：耐久性好，环氧树脂固化后的漆膜坚韧耐水、涂膜无毒，对水无污染。附着力强，漆膜与漆膜之间都有很好的附着力。防锈耐水性能优异，采用优良的防锈原料，能保证其防锈性能。具有很好的机械强度、漆膜坚韧，具有耐磨和耐冲击性能。固体含量高，涂膜较厚。室温固化成膜。无须大型烘培设备。广泛适用于饮水舱、水管道、水箱、水塔等供水设备的内壁涂装及砂糖、谷物的货舱内使用。也可作为游泳池、发电厂冷却塔及成装燃料油、汽油的金属、混凝土的内壁涂层。三、技术指标：（注：耐化学试剂为底，面复合层）项目指标项目指标漆膜外观及颜色白色、漆膜平整抗冲击力公斤/厘米50粘度（涂-4粘度计）秒>30附着力（划圈法）级1干燥时间：表干（h）<2柔韧性（mm）1实干（h）24耐3%盐水72h无变化耐10%酸、碱、盐72h无变化耐油72h无变化四、施工及贮存：（1）涂装前须将物体面灰尘、油物、氧化皮、等处理干净。达到Sa 2.5级，以保证涂刷质量。施工中严禁带入水份。（2）施工配比方法为：将甲组分大口打开，将乙组分加入甲组分内，充分搅拌均匀。熟化30分钟，即可进行涂装。（3）此材料要求随配随用，配比后的涂料须在八小时之内用完。未配完的材料要密封保存。阴雨天或相对温度大于75%时应停止施工。对于腐蚀介质严重的部位，建议多道涂刷。（4）产品应存放在阴凉干燥处，防止日光直接照射，隔绝火源，远离热源。贮存期为十二个月，期满后应检验各项技术指标，如达到指标要求，可继续使用。
